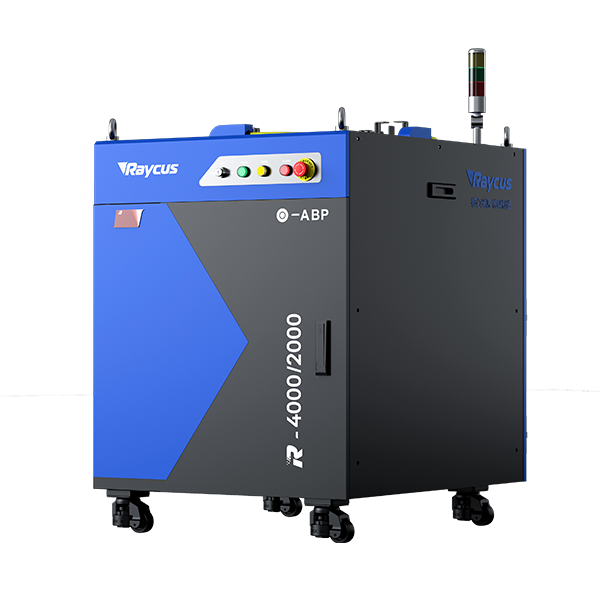

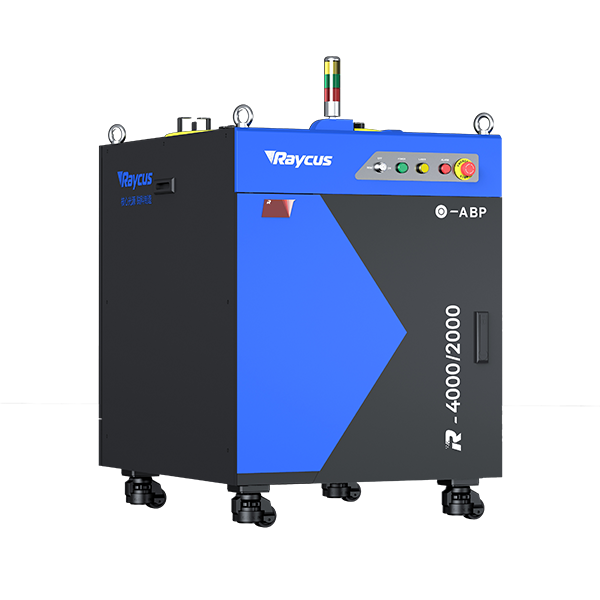

RFL-4000/2000-ABP-R
锐科激光旗帜系列带光闸环形光斑激光器采用新技术设计平台,主要通过采用以下技术:1、采用高亮度、高冗余、长寿命泵浦源;2、采用低光子暗化、高可靠性涂层有源光纤;3、采用双模拟量控制单独控制中芯和环芯功率;4、具备P网、E网等总线控制;5、采用高耦合效率、可高频次切换分时光闸来打造高可靠性、高稳定性、长寿命的激光器产品。 该产品可广泛应用于汽车、新能源、3C电子等焊接领域,具备加工效率高、焊缝光滑、美观、焊接过程无飞溅、可长期应用于自动化生产线、生产良率高等优势。
客户服务热线: 027-81338818转8137
咨询邮箱: sales@raycuslaser.com
技术优势
  • 双模拟量控制,中芯和环芯功率可任意比例独立调节
  • 全光纤结构环形光斑输出,可选配1分2或1分4分时光闸
  • P网、E网等总线可选
  • 中芯/环芯功率、光纤芯径、光束模式可定制
  • 焊接过程无飞溅,焊缝质量、加工效率高
光学特性
  • 工作模式:连续/调制
  • 额定输出功率:6100±100W
  • 中芯输出功率:4100±100W
  • 环芯输出功率:2100±100W
  • 功率调节范围:10-100%
  • 中心波长:1080±5nm
  • 功率不稳定度:<±1%
  • 最大调制频率:1-5000Hz
  • 占空比范围:1-100%
  • 红光功率:0.5-1mW
输出特性
  • 输出光纤芯径:50/150(中芯/环芯)um可定制
  • 中芯光束质量BPP:≤2mm×mrad
  • 环芯光束质量BPP:≤7mm×mrad
  • 输出光缆长度:20m可定制
电控特性
  • 工作电压:三相50/60Hz,380±15%VAC
  • 控制方式:双AD/Ethernet/RS232
  • 最大功率消耗:<20kW
  • 现场总线:P/E
  • 模拟量响应时间:<100μs
  • 分时光闸:1分2或1分4
  • 光闸切换时间:<80ms
  • 电光转换效率:>30%
其他特性
  • 整机尺寸W×D×H:820×980×1130mm
  • 冷却方式:水冷
RFL-4000/2000-ABP-R 的应用
  • 焊接
